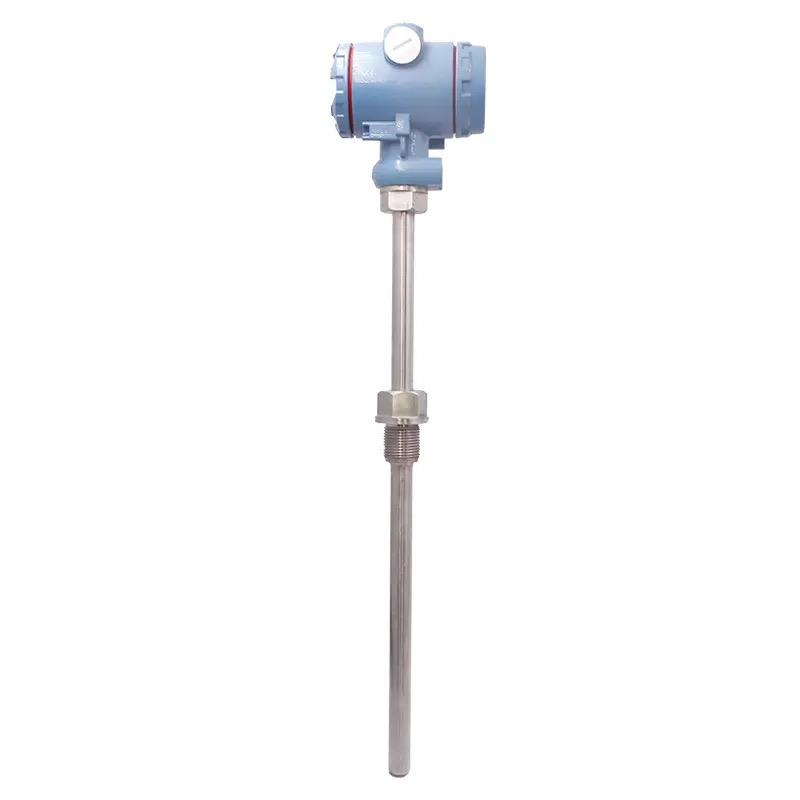

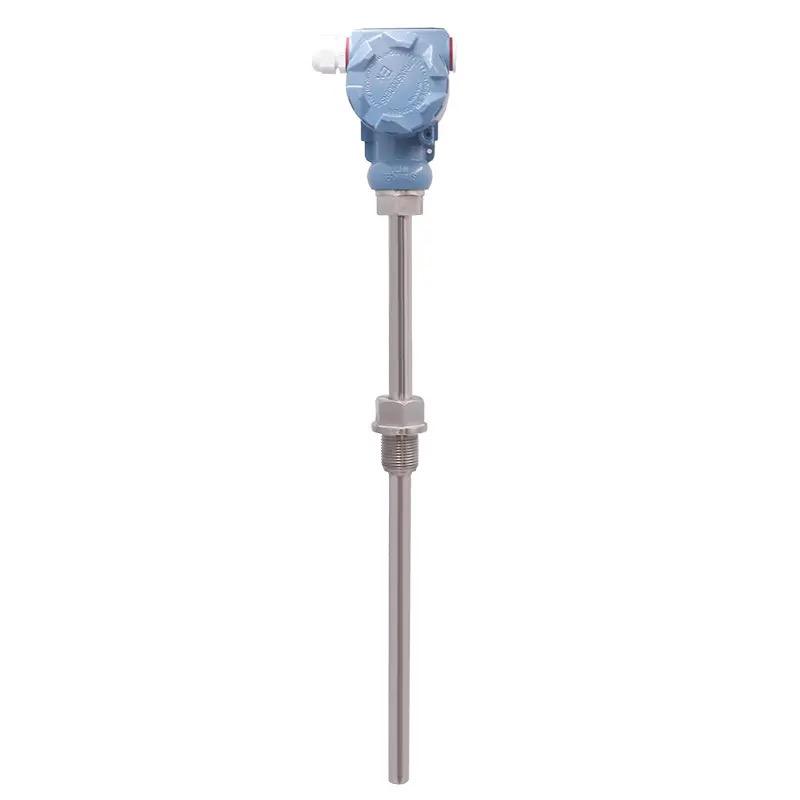

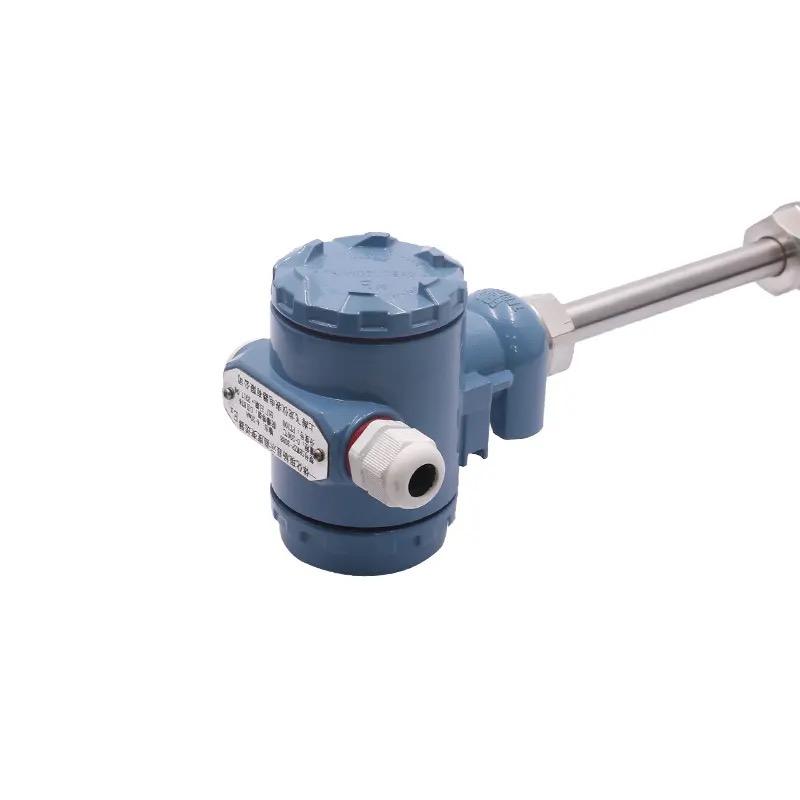

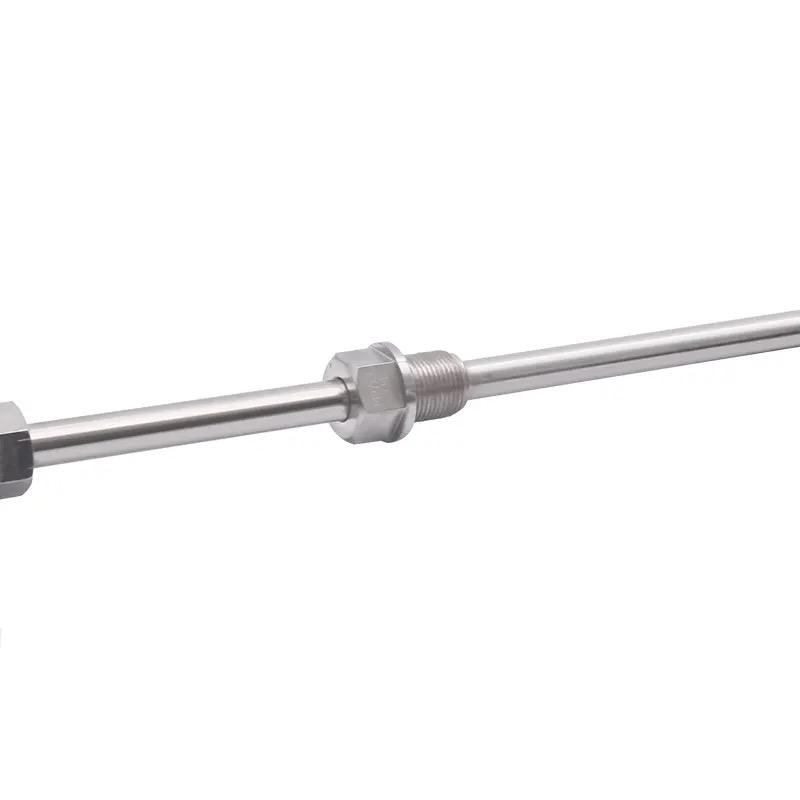

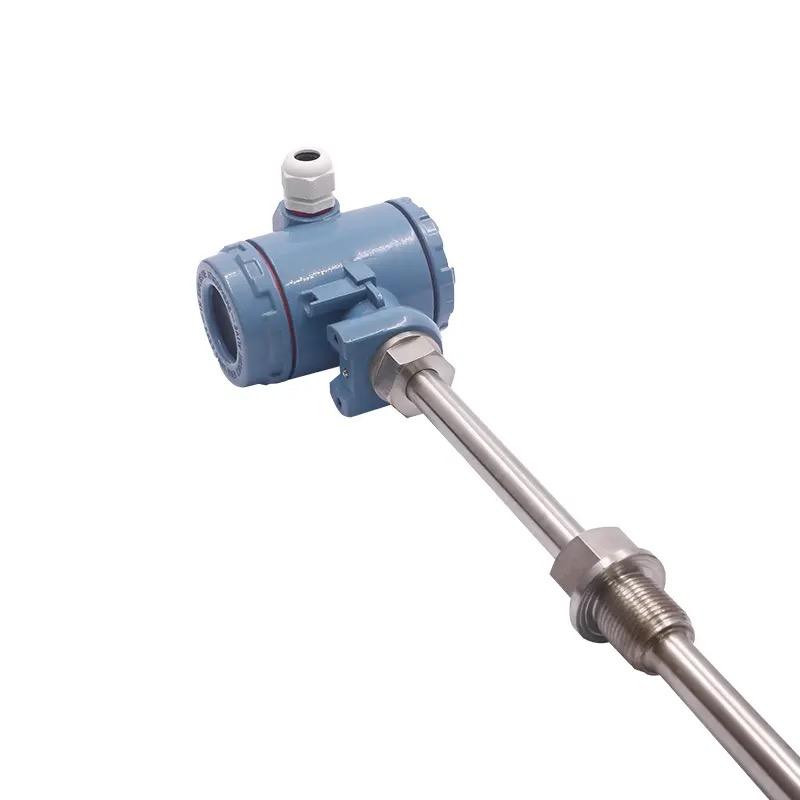

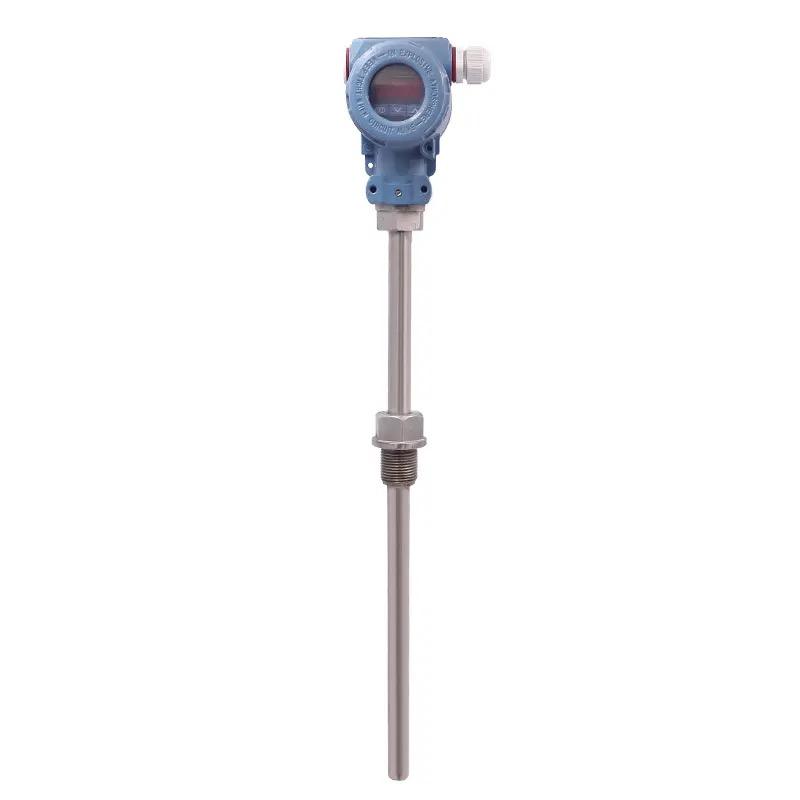

완전 절연 통합 온도 트랜스미터
-
운영 및 시스템 구조
측정 시스템 지능형 온도 트랜스미터는 구성 도구를 통해 구성할 수 있는 아날로그 출력, 입력 2선, 3선 및 4선 열 저항(RTD) 신호, 열전대 신호 및 전압 신호를 갖춘 2선 시스템입니다. 입력 열 저항(RTD)
유형 측정 범위 최소 측정 범위 Pt100
Pt500
Pt1000
IEC 751에 따라-200~850℃ -328~1562°F
-200~250℃ -328~482°F
-200~250℃ -328~482°F10K(18°F)
10K(18°F)
10K(18°F)Ni100
Ni500
Ni1000
DIN 43760에 따름-60~180℃ -76~356°F
-60~150℃ -76~302°F
-60~150℃ -76~302°F10K(18°F)
10K(18°F)
10K(18°F)배선 유형 2-,3- 또는 4-연결 2선 시스템 측정 케이블의 저항 보상(0-20Ω) 센서 케이블의 저항 각 케이블 센서 전류 0.6mA 이하 저항신호(Ω)
유형 측정 범위 최소 측정 범위 저항(Ω) 10..2000(Ω) 100(Ω) 열전대(TC)
유형 측정 범위 최소 측정 범위 B(PtRh30-PtRh6)
C(W5Re-W26Re) [3]
D(W3Re-W25Re) [3]
E(NiCr-CuNi)
J(Fe-CuNi)
K(NICr-Ni)
L(Fe-CuNi) [2]
N[NiCrSi-NiSi)
R(PtRh13-P티)
S(PtRh10-Pt)
T(Cu-CuNi)
유(Cu-CuNi) [2]
MoRe5-MoRee41 [1]
IEC 584 파트 1에 따름0~1820℃ 32~3308°F
0~2320℃ 32~4208°F
0~2495℃ 32~4523°F
-200~915℃ -328~1679°F
-200~1200℃ -328~2192°F
-200~1372℃ -328~2501°F
-200~900℃ -328~1652°F
-270~1300℃ -454~2372°F
0~1768℃ 32~3214°F
0~1768℃ 32~3214°F
-200~400℃ -328~752°F
-200~600℃ -328~1112°F
0~2000℃ 32~3632°F500k(900°F)
500k(900°F)
500k(900°F)
50k(900°F)
50k(900°F)
50k(900°F)
50k(900°F)
50k(900°F)
500k(900°F)
500k(900°F)
50k(900°F)
50k(900°F)
500k(900°F)냉접점 내부(Pt100) 또는 외부(0...80℃),32..176°F 냉접점의 정확도 ±1,000 센서 전류 30nA 전압 신호(mV)
유형 측정 범위 최대 측정 범위 밀리볼트(mV) -10~100mV 5mV 입력 출력 (아날로그)
출력 신호 4~20mA.20~4mA 전송 특성 온도, 저항 및 전압 선형성 최대 부하 (V-8V)/0.025A (1) 참고사항 없음
(2) DIN 43710에 따름
(3) ASTM E988에 따름
디지털 필터 Grae 1 0~8초 입력 전류 3.5mA 이하 전류 제한 25mA 이하 시간 지연 스위치 4s (la-3.8mA 전원 공급 중) 응답 시간 1초 오류 신호(오류 모니터링)
측정 하한 미만 3.8mA까지의 Dutput 측정 상한 Iirmit 이상 최대 20.5mA 출력 센서 손상
센서 단락3.6mA 이하 또는 21.0mA 이상으로 설정 가능 전기 연결
전원공급장치 U 비 =8...35V DC
극성 보호전기 절연(입력/출력) U=3.75kV AC 허용변동범위 U≤5V(Ub≥13V일 때, f 최대 =1KH 2 t) 정확도
기준 조건 정격 온도23℃ (73.4°F)±5K 내열성(RTD)
유형 측정 정확도 Pt100,Ni100
Pt500,Ni500
Pt1000,Ni10000.2K 또는 0.08%
0.5K 또는 0.20%
0.3K 또는 0.12%저항신호(Ω)
유형 측정 정확도 측정 범위 저항 ±0.1Ω 또는 0.08% 10...40Ω ±1.5Ω 또는 0.12% 10...2000Ω 열전대(TC)
유형 측정 정확도 K, J, T, E, L, U, N, C, D
S.B.R MoRe5-MoRe41일반적으로 0.5k 또는 0.08%
일반적으로 1.0k 또는 0.08%
일반적으로 2.0k 또는 0.08%내부 관계 종료로 인해 확인됨 Pt100 DIN IEC751 C1.B 전압 신호(mV)
유형 측정 정확도 측정 범위 밀리볼트(mv) ±20μV 또는 0.08% -10~10mV 전원 공급 장치의 영향을 받음 24의 편차로 ≤±0.01%/V [3] 측정 범위 부하의 영향을 받음 ≤±0.02%/100Ω [3] -10~10mV (1) 열전대에는 적용할 수 없습니다.
(2) %는 조정 가능한 측정 범위(최대값)를 기준으로 합니다.
(3) 모든 ala는 최종 측정값(FSD)과 관련이 있습니다.
온도 변화 RTD
Td=±(15ppmk*최대 측정 범위)±50ppmK*사전 설정된 측정 범위)*Δθ열 저항 Pt100
Td=±(15ppmk*(최종 측정값 200) 50ppm/K*사전 설정된 측정 범위)*Δθ 열전대(TC)
Td=±(50ppmK*최대 측정 범위 50ppm/K*사전 설정된 측정 범위)*Δθ
Δθ=환경 온도 값이 유지 온도에서 벗어남장기적인 안정성 0.1K/년[1] 이하 또는 0.05%/년[1][2] 이하 설치조건
설치 각도 제한 없음 설치면적 방수 연결 상자 또는 폭발 방지 연결 상자 적용조건 환경조건
환경 온도 -40~85℃(-40~185°F). 폭발 위험 지역에 적용 가능 보관온도 -0..100℃(-40...-212°F) 기후 등급 EN G0654-1, ClaasC에 따라 결로 허가 프로타클론 클래스 IP 00/IP 66 설치 진동 보호 IEC 60068-2-6에 따름 전자기 호환성 EN 61326-1 및 NAMUR NE 21에 따른 EMI 방지 및 EMl 방지 방사 방출 기계구조
벨글 =40g 소재 케이싱: PC, 플라스틱 또는 폴리에스테르 터미널 케이블 최대, 1.75 mm2(0.0027 in2) 디스플레이 및 운영 체제 원격 작동
구성 도구 특수 구성 도구 구성 소프트웨어 PC 운영 소프트웨어 (Reaowin 2o00 ] 인터레이스 플러그가 있는 케이블 TTL-l-RS 232로 연결된 PC 인터페이스 구성 매개변수 센서 유형, 연결 유형 및 엔지니어링 단위(C/F 측정 범위, 내부/외부 냉접점 보상, 2선 시스템 측정의 케이블 저항 보상, 오류 상태, 출력 신호(4...20/20...4mA), 디지털 필터(습기), 콘센트, 측정 지점 표시(8자) 및 출력 아날로그. -
