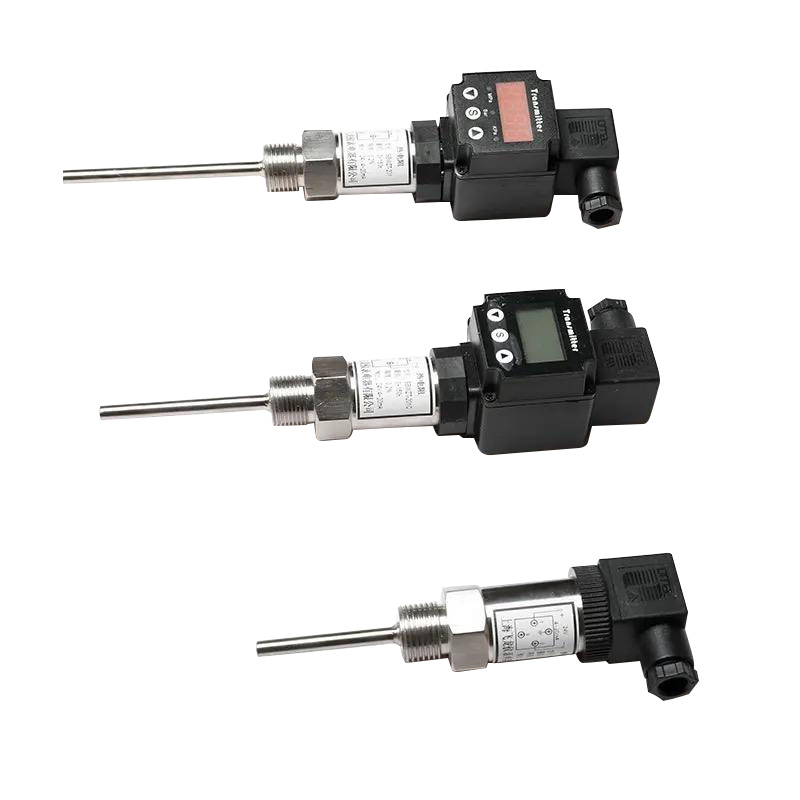

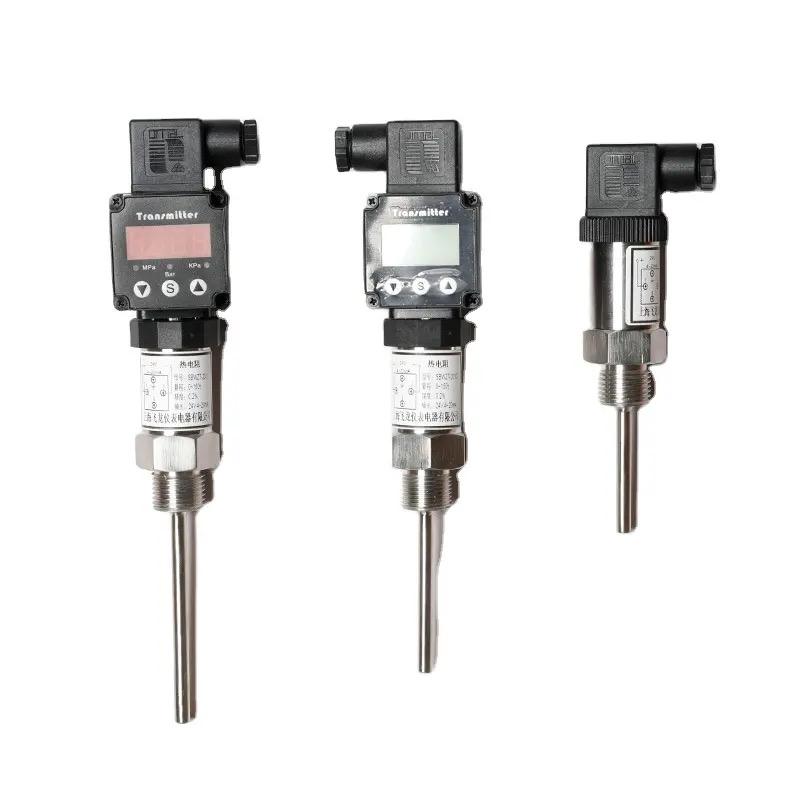

통합 온도 트랜스미터
통합 온도 트랜스미터
통합 온도 트랜스미터
통합 온도 트랜스미터
통합 온도 트랜스미터

통합 온도 트랜스미터

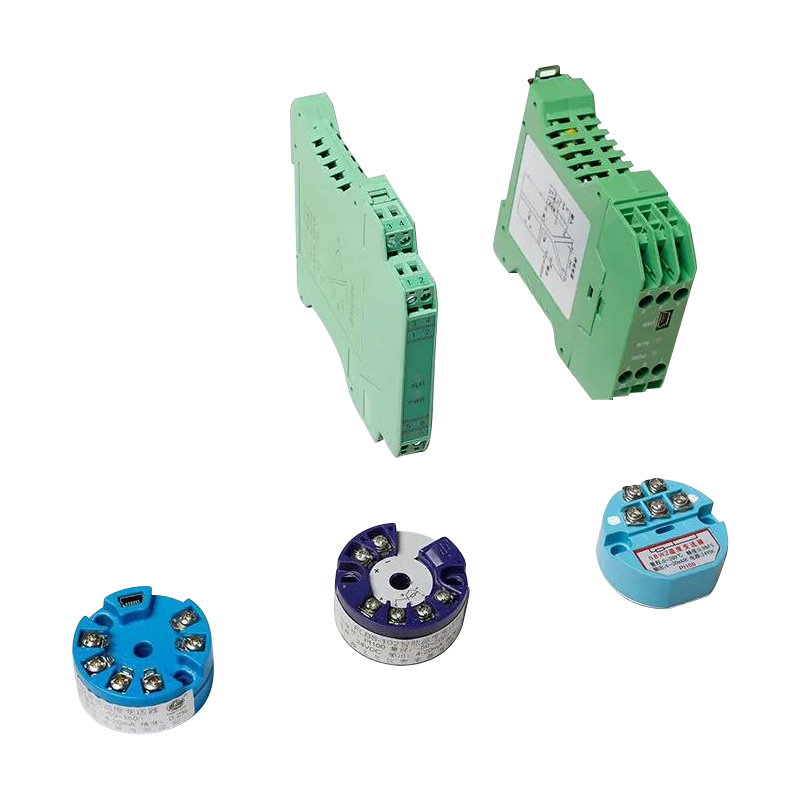

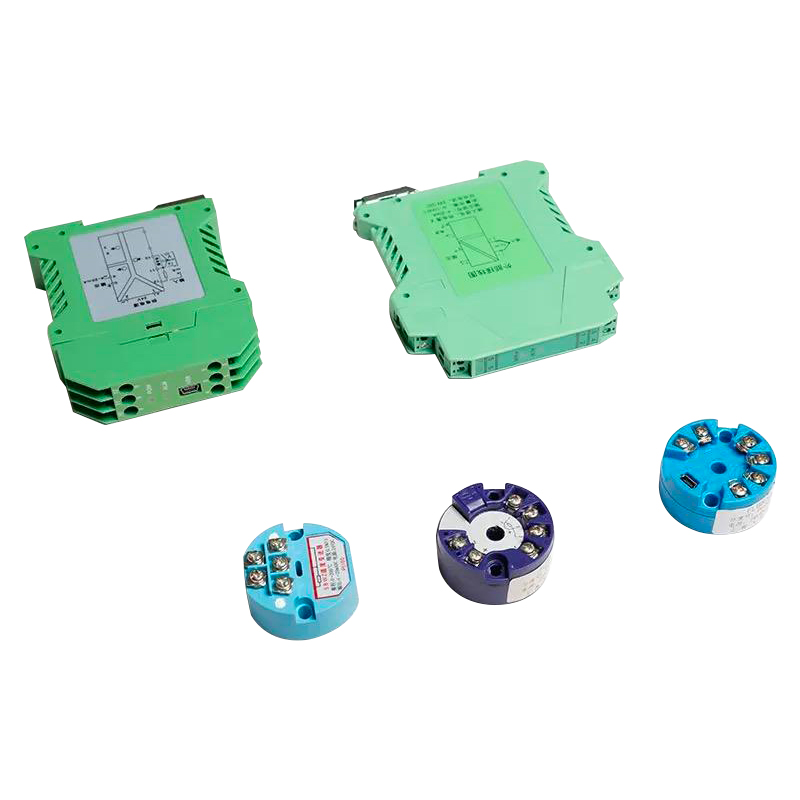

온도 측정 및 전송 기능을 갖춘 통합 구조형 열전대 및 내열성 제품은 송신기의 2선식 시스템 모듈(SBWR 및 SBWZ)을 일반 포장형, 방폭형 및 외장형과 같은 열전대 및 내열 제품의 연결 상자에 삽입하여 구현할 수 있습니다. 통합 생산을 사용하여 액체, 가스 또는 증기 매체의 온도를 직접 측정할 수 있습니다. 표준 눈금 표시가 있는 열전대 및 열저항의 입력 신호를 수신하여 선형 4~20mA DC를 생성합니다. 측정된 온도. 온도는 DC 출력 신호와 컴퓨터 시스템의 접촉에 의해 측정되고 제어됩니다. 이 온도 트랜스미터는 전력, 야금, 석유, 화학 공학, 항공, 기계, 경공업, 섬유, 의학, 식품 및 국방과 같은 산업 분야의 과학 연구 분야에 널리 사용될 수 있습니다.
Yêu cầu báo giá
TRƯỚC:Không có bài viết trướcSAU:Không có bài viết sau
  • Thông số
  • Liên hệ
  • 출력 신호 범위 내 온도에서 선형인 4-20mA DC 신호
    기본 정확도 열전대 온도 트랜스미터±0.5%FS;
    열저항 온도 트랜스미터 ±0.2%FS;
    전송 모드 2선식 시스템
    DC 전원 공급 장치 12-30V DC. 정격 전압 24V DC
    부하 임피던스 계산된 부하 저항의 제한 부하;
    RL(최대)=50(U-12)
    공식에서 송신기는 DC 전원 전압입니다.
    24V 정격 전압 미만:
    RL(최대)=50(24-12)=600Ω
    일반 작동 환경 a.주위 온도: - 25℃~85℃(특별 요구 사항 - 40℃~90℃)
    b. 상대 습도: 5%-95%
    c.기계적 진동: 10-150HZ. 에이=0.15mm
    디. 대기 중 트랜스미터에 부식을 일으키는 매체가 없습니다.
    전자석 간섭 20-1000MHz 및 5W의 무선 송신기가 송신기에서 0.5미터 떨어진 곳에서 작동할 때 ± 0.15%FS의 변동이 발생합니다.
    온도 드리프트 환경 온도가 1℃ 변할 때 영점은 ±0.15% FS, 측정 범위는 ±0.01%FS 변합니다.

    사용 및 배선

    1. 배선 시 주의 사항: 공장을 떠나기 전에 온도 감지 요소가 잘 연결되어 있고 측정 범위가 측정 범위에 있는지 확인하십시오. 일반적으로 필요한 경우를 제외하고 범위 조정 전위차계를 조정하지 마십시오.

    2. 통합 TC 및 RTD 설치에 대해서는 동일한 유형의 TC 및 RTD에 대한 다른 작동 지침을 참조하십시오.

    3. 통합 TC 및 RTD에는 2선 시스템 전류 출력이 제공되므로 구리 도체 2개만 필요합니다.

    주문 예

    모델, 눈금 표시, 전체 길이, 삽입 깊이를 순서대로 표시하십시오(L×I).

    예1:WRNKB-230K 1150x1000

    I.E: 2선식 통합 피복 열전대, 고정 볼트 설치, 방수 연결 상자, 외경 Φ16mm, 눈금 표시 K, 전체 길이 1150, 삽입 깊이 1000mm.

    예 2: WZPKB-336 Pt100 L=1000

    I.E: 2선 시스템 통합 피복 백금 열 저항, 이동식 페룰 볼트 설치, 방수 연결 상자, 외경, 눈금 표시 Pt100, 전체 길이 1000mm.

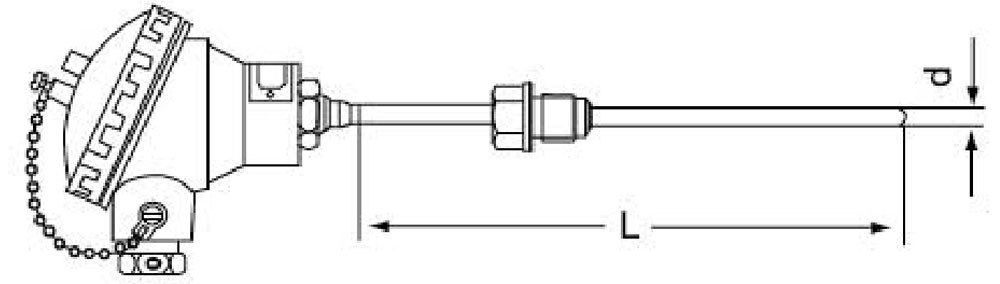

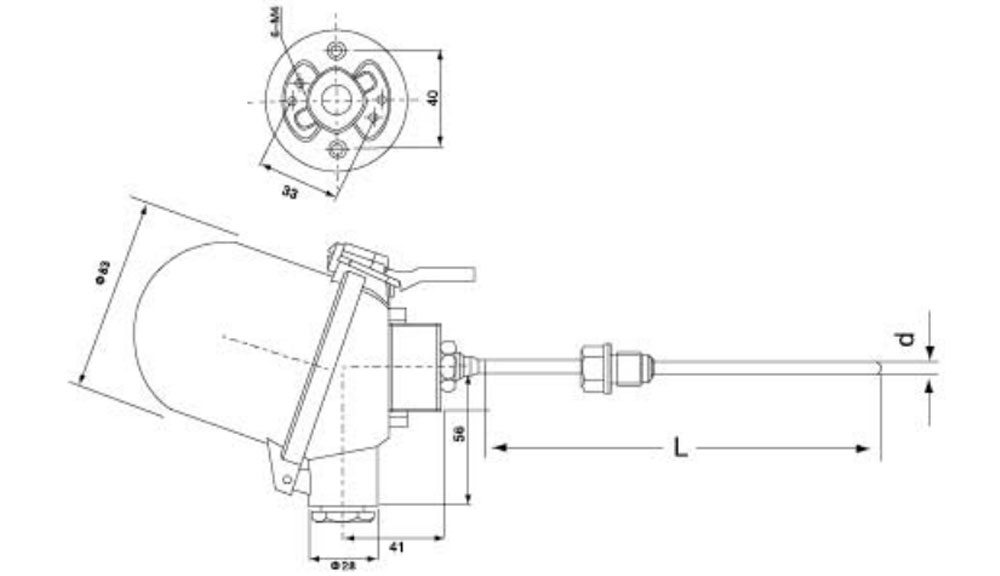

    온도 트랜스미터를 갖춘 열전대 및 열 저항

    모델 졸업마크 측정범위(℃) 케이싱 튜브
    소재 튜브 직경 투기.
    SBWZPR-231 Pt100 -50-400 1Cr18Ni9Ti、316 Φ6-12 300×150
    400×250
    450×300
    500×350
    SBWRNR-231 R 0-1000 1Cr18NiSTi, GH2520, 316 Φ6-12

    모델 졸업마크 측정범위(℃) 케이싱 튜브
    재료 튜브 직경 투기.
    SBWZPK2-231 Pt100 -50-400 1Cr18Ni9Ti、316 Φ6-12 550×400
    600×450
    650×500
    700×550
    750×600
    800×650
    1000×850
    1150×1000
    1350×1200
    SBWRNR2-231 R 0-1000 1Cr18Ni9Ti, GH2520, 316 Φ6-12

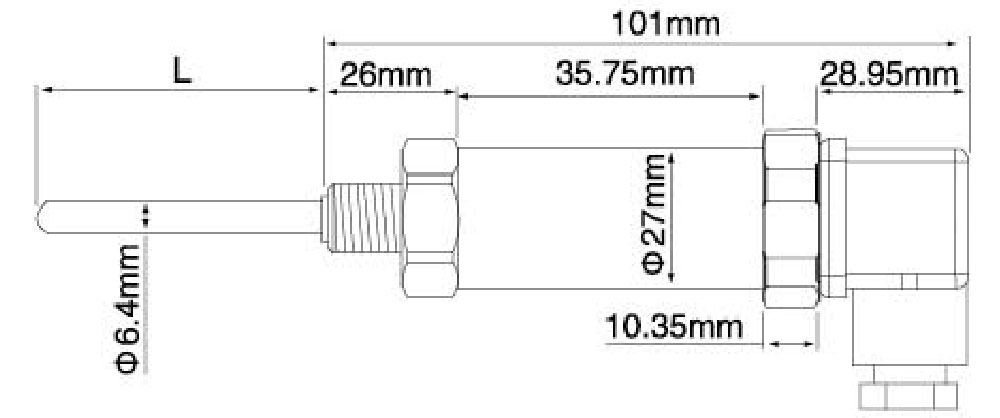

    Hirschmann 플러그인 유형 소형 열 저항 및 열전대

    모델 졸업마크 측정범위(℃) 케이싱 튜브
    재료 튜브 직경 투기.
    SBWET-201 Pt100 -50-400 1Cr18Ni9Ti、316 Φ4-12 50
    100
    150
    200
    300
    400
    500
    SBWET-200 R 0-800 1Cr18Ni9Ti, GH2520, 316 Φ4-12
